このページでは、本製品の回路図・外形図・ピン情報などの技術資料を公開しています。
5SQ XC7S25A FPGAボードは以下のページから購入できます:
▶ 購入はこちら

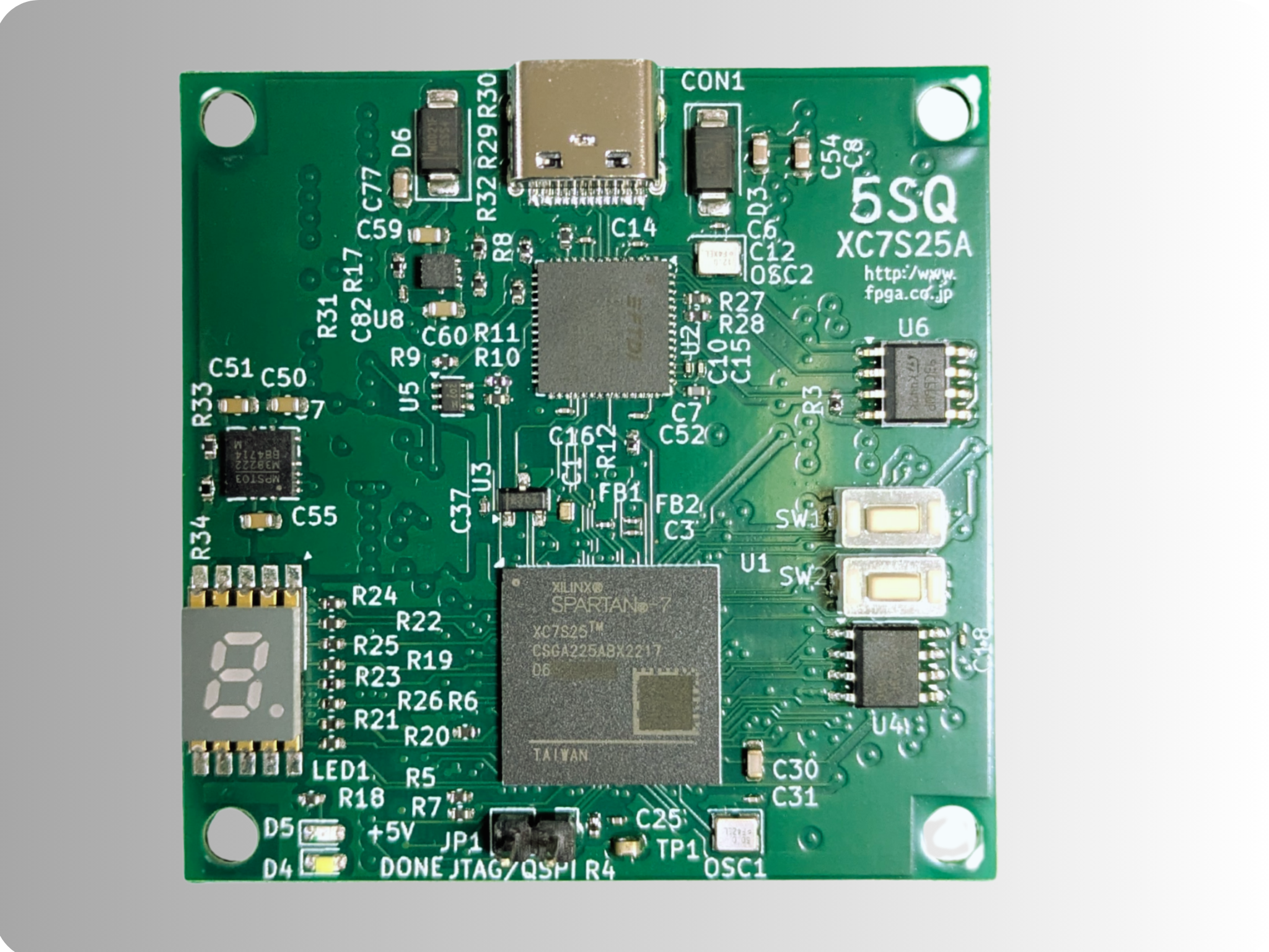

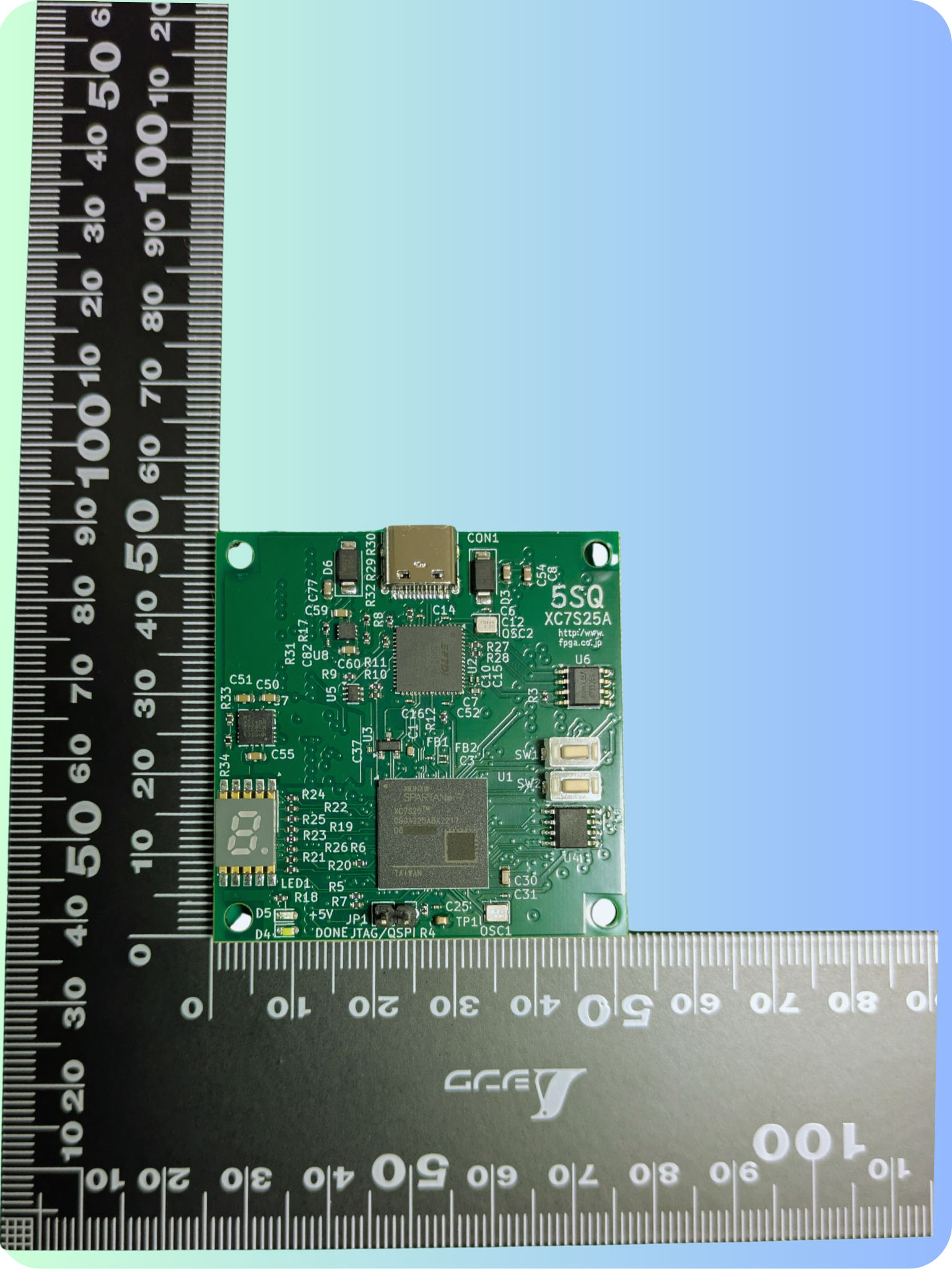

5cm X 5cm FPGAボード
FPGA デバイス AMD(XILINX) XC7S25-1CSGA225I
USB-TypeCコネクタ JTAG/UART用
QSPI または、JTAGモードにて動作可能

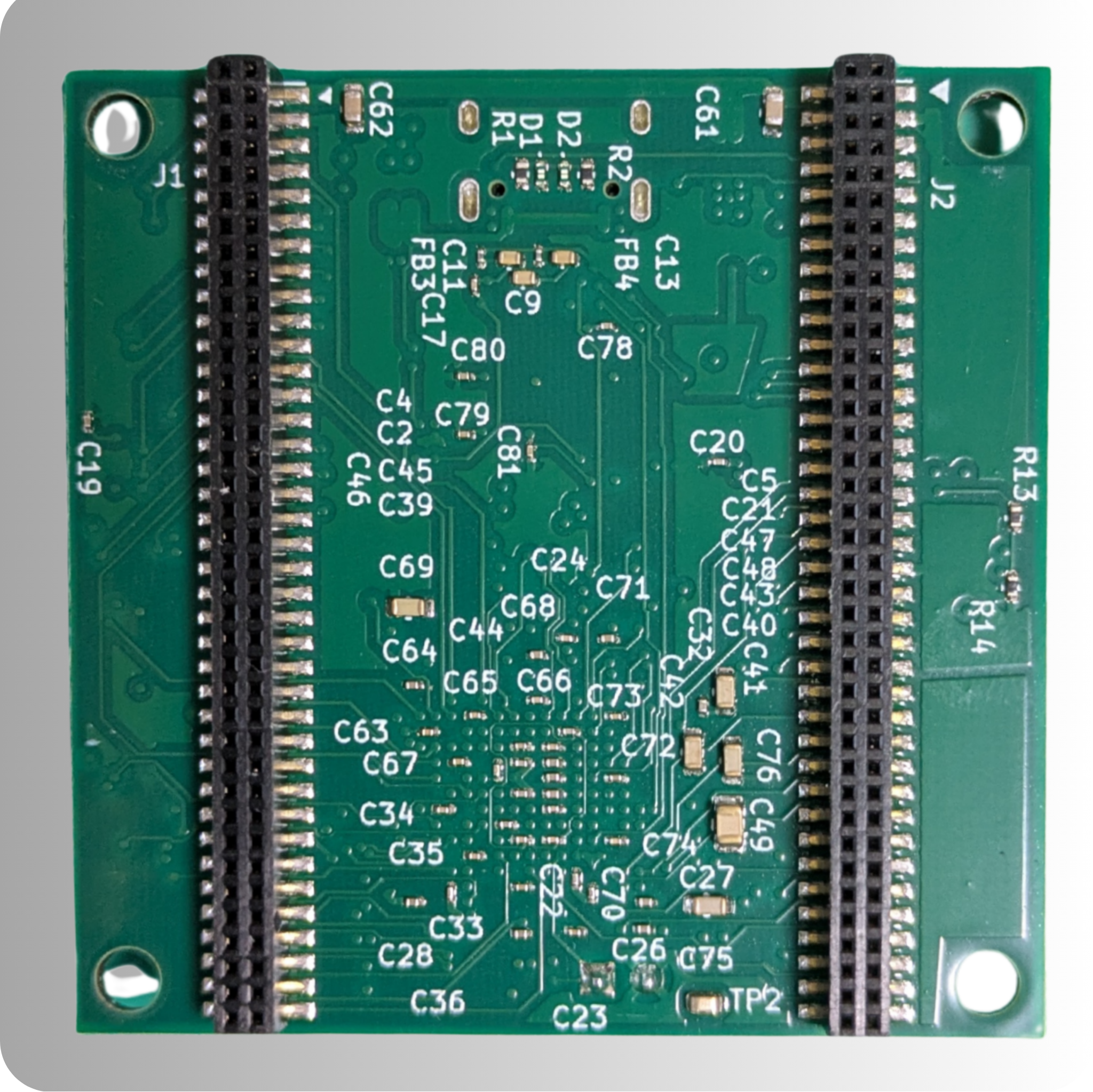

1.27mm ピッチ 2X38ピン ピンソケット 2個
FPGAに直結 3.3VI/O 130本
設計ツール Vivadoによる、直接ダウンロード可能
電源 5V ピンソケットまたは、USB から給電
7SEG LED 1つ プッシュスイッチ 2個
5SQ FPGAボード
パソコン(Windows または Ubuntu)
パソコンにつながるUSB-TypeCケーブル
無料開発ツール(Vivado) 登録後ダウロードできます
ピン番号 | 信号名 | 役割 |
---|---|---|
1 | VCC5V | 5V電源入力 |
2 | VCC5V | 5V電源入力 |
3 | +3V3 | 3.3V電源出力 |
4 | /IOA0 | 汎用I/O |
5 | /IOA1 | 汎用I/O |
6 | /IOA2 | 汎用I/O |
7 | /IOA3 | 汎用I/O |
8 | /IOA4 | 汎用I/O |
9 | /IOA5 | 汎用I/O |
10 | /IOA6 | 汎用I/O |
11 | /IOA7 | 汎用I/O |
12 | /IOA8 | 汎用I/O |
13 | /IOA9 | 汎用I/O |
14 | /IOA10 | 汎用I/O |
15 | /IOA11 | 汎用I/O |
16 | /IOA12 | 汎用I/O |
17 | /IOA13 | 汎用I/O |
18 | /IOA14 | 汎用I/O |
19 | /IOA15 | 汎用I/O |
20 | /IOA16 | 汎用I/O |
21 | GND | グランド |
22 | GND | グランド |
23 | /IOA17 | 汎用I/O |
24 | /IOA18 | 汎用I/O |
25 | /IOA19 | 汎用I/O |
26 | /IOA20 | 汎用I/O |
27 | /IOA21 | 汎用I/O |
28 | /IOA22 | 汎用I/O |
29 | /IOA23 | 汎用I/O |
30 | /IOA24 | 汎用I/O |
31 | /IOA25 | 汎用I/O |
32 | /IOA26 | 汎用I/O |
33 | /IOA27 | 汎用I/O |
34 | /IOA28 | 汎用I/O |
35 | /IOA29 | 汎用I/O |
36 | /IOA30 | 汎用I/O |
37 | /IOA31 | 汎用I/O |
38 | /IOA32 | 汎用I/O |
39 | GND | グランド |
40 | GND | グランド |
41 | /IOA33 | 汎用I/O |
42 | /IOA34 | 汎用I/O |
43 | /IOA35 | 汎用I/O |
44 | /IOA36 | 汎用I/O |
45 | /IOA37 | 汎用I/O |
46 | /IOA38 | 汎用I/O |
47 | /IOA39 | 汎用I/O |
48 | /IOA40 | 汎用I/O |
49 | /IOA41 | 汎用I/O |
50 | /IOA42 | 汎用I/O |
51 | /IOA43 | 汎用I/O |
52 | /IOA44 | 汎用I/O |
53 | /IOA45 | 汎用I/O |
54 | /IOA46 | 汎用I/O |
55 | /IOA47 | 汎用I/O |
56 | /IOA48 | 汎用I/O |
57 | /IOA49 | 汎用I/O |
58 | +3V3 | 3.3V電源出力 |
59 | GND | グランド |
60 | GND | グランド |
61 | /IOA50 | 汎用I/O |
62 | /IOA51 | 汎用I/O |
63 | /IOA52 | 汎用I/O |
64 | /IOA53 | 汎用I/O |
65 | /IOA54 | 汎用I/O |
66 | /IOA55 | 汎用I/O |
67 | /IOA56 | 汎用I/O |
68 | /IOA57 | 汎用I/O |
69 | /IOA58 | 汎用I/O |
70 | /IOA59 | 汎用I/O |
71 | /IOA60 | 汎用I/O |
72 | /IOA61 | 汎用I/O |
73 | /IOA62 | 汎用I/O |
74 | /IOA63 | 汎用I/O |
75 | /IOA64 | 汎用I/O |
76 | /IOA65 | 汎用I/O |
ピン番号 | 信号名 | 役割 |
---|---|---|
1 | RX_P | 差動入力 + |
2 | RX_N | 差動入力 - |
1 | VCC5V | 5V電源入力 |
2 | VCC5V | 5V電源入力 |
3 | +3V3 | 3.3V電源出力 |
4 | /IOB0 | 汎用I/O |
5 | /IOB1 | 汎用I/O |
6 | /IOB2 | 汎用I/O |
7 | /IOB3 | 汎用I/O |
8 | /IOB4 | 汎用I/O |
9 | /IOB5 | 汎用I/O |
10 | /IOB6 | 汎用I/O |
11 | /IOB7 | 汎用I/O |
12 | /IOB8 | 汎用I/O |
13 | /IOB9 | 汎用I/O |
14 | /IOB10 | 汎用I/O |
15 | /IOB11 | 汎用I/O |
16 | /IOB12 | 汎用I/O |
17 | /IOB13 | 汎用I/O |
18 | /IOB14 | 汎用I/O |
19 | /IOB15 | 汎用I/O |
20 | /IOB16 | 汎用I/O |
21 | GND | グランド |
22 | GND | グランド |
23 | /IOB17 | 汎用I/O |
24 | /IOB18 | 汎用I/O |
25 | /IOB19 | 汎用I/O |
26 | /IOB20 | 汎用I/O |
27 | /IOB21 | 汎用I/O |
28 | /IOB22 | 汎用I/O |
29 | /IOB23 | 汎用I/O |
30 | /IOB24 | 汎用I/O |
31 | /IOB25 | 汎用I/O |
32 | /IOB26 | 汎用I/O |
33 | /IOB27 | 汎用I/O |
34 | /IOB28 | 汎用I/O |
35 | /IOB29 | 汎用I/O |
36 | /IOB30 | 汎用I/O |
37 | /IOB31 | 汎用I/O |
38 | /IOB32 | 汎用I/O |
39 | GND | グランド |
40 | GND | グランド |
41 | /IOB33 | 汎用I/O |
42 | /IOB34 | 汎用I/O |
43 | /IOB35 | 汎用I/O |
44 | /IOB36 | 汎用I/O |
45 | /IOB37 | 汎用I/O |
46 | /IOB38 | 汎用I/O |
47 | /IOB39 | 汎用I/O |
48 | /IOB40 | 汎用I/O |
49 | /IOB41 | 汎用I/O |
50 | /IOB42 | 汎用I/O |
51 | /IOB43 | 汎用I/O |
52 | /IOB44 | 汎用I/O |
53 | /IOB45 | 汎用I/O |
54 | /IOB46 | 汎用I/O |
55 | /IOB47 | 汎用I/O |
56 | /IOB48 | 汎用I/O |
57 | /IOB49 | 汎用I/O |
58 | +3V3 | 3V電源出力 |
59 | GND | グランド |
60 | GND | グランド |
61 | /IOB50 | 汎用I/O |
62 | /IOB51 | 汎用I/O |
63 | /IOB52 | 汎用I/O |
64 | /IOB53 | 汎用I/O |
65 | /IOB54 | 汎用I/O |
66 | /IOB55 | 汎用I/O |
67 | /IOB56 | 汎用I/O |
68 | /IOB57 | 汎用I/O |
69 | /IOB58 | 汎用I/O |
70 | /IOB59 | 汎用I/O |
71 | /IOB60 | 汎用I/O |
72 | /IOB61 | 汎用I/O |
73 | /IOB62 | 汎用I/O |
74 | /IOB63 | 汎用I/O |
75 | GND | グランド |
76 | /PROG_B | FPGAプログラム入力 |
